混合送风

RA-V可调型旋流风口

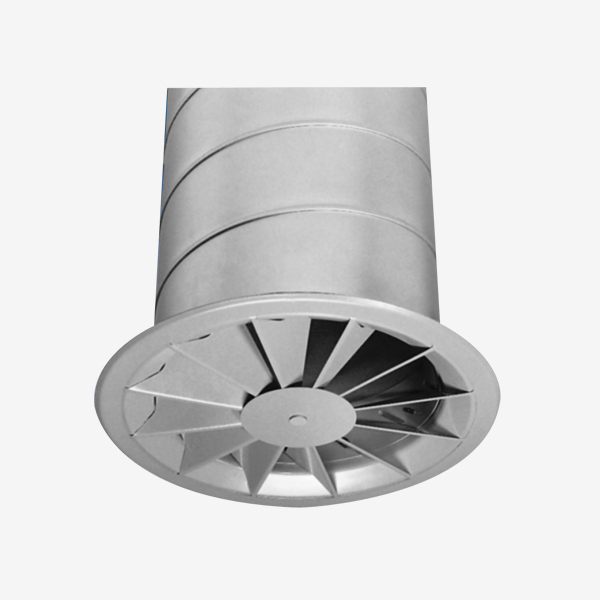

RA-V可调型旋流风口的送风方向的可调范围是从水平向四周扩散到垂直向下。 可调型旋流风口的优点本身高度较低、结构简单并且容易操作。 可调型旋流风口送风呈紊流射流,适用于室内污染物浓度较低,送风高度较高的场所。 风口可以与吊顶平齐或独立吊装在吊顶下。
     RA-V可调型旋流风口的送风方向的可调范围是从水平向四周扩散到垂直向下。 可调型旋流风口的优点本身高度较低、结构简单并且容易操作。 可调型旋流风口送风呈紊流射流,适用于室内污染物浓度较低,送风高度较高的场所。 风口可以与吊顶平齐或独立吊装在吊顶下。

空调系统的送风经过风管从风口吹入室内或者流经连接箱,再由风口的固定旋流叶片吹入室内。送风呈高诱导性的紊流射流。当垂直运动层层向环在偏上位置时,送风气流贴附倾斜出口吹出。送风呈放射状、沿水平方向四周扩散。送风与风口周围的室内剧烈混合,使送风温度与室内温度迅速相近,达到设计要求。

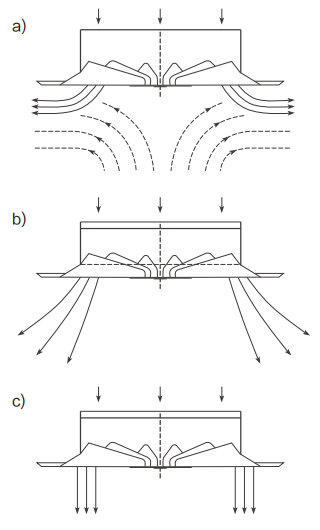

当垂直运动导向环在偏上位置时,送风呈水平方向向四周扩散。该工况适用于送风高度较低或者室内冷负荷较大(见图a)。

当垂直运动导向环向下移动,送风方向逐渐由水平转向垂直向下。

当送风高度较高,空调系统的实际冷/热负荷小于设计负荷时,送风角度在水平和垂直之间(见图b)。

当垂直运动导向环完全伸出风口,送风方向呈垂直向下,适用于快速加热或供热工况(见图c)。

送风方向的各个角度与垂直导向环的位置是基本上对应的,每个角度都可以重复实现。

当垂直导向环完全伸出风口,送风方向垂直向下。测试和实验证明供热效果集中,室内风速不会超标。

可调旋流风口特别适用于商业建筑和工业厂房。

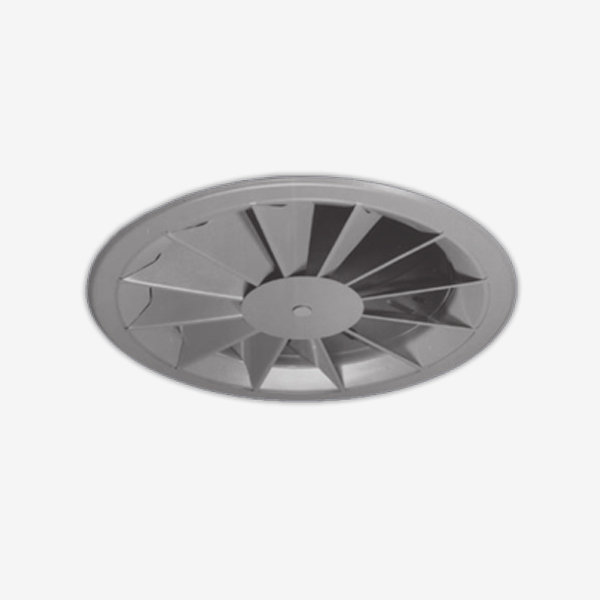

RA-V可调型旋流风口(图1)
