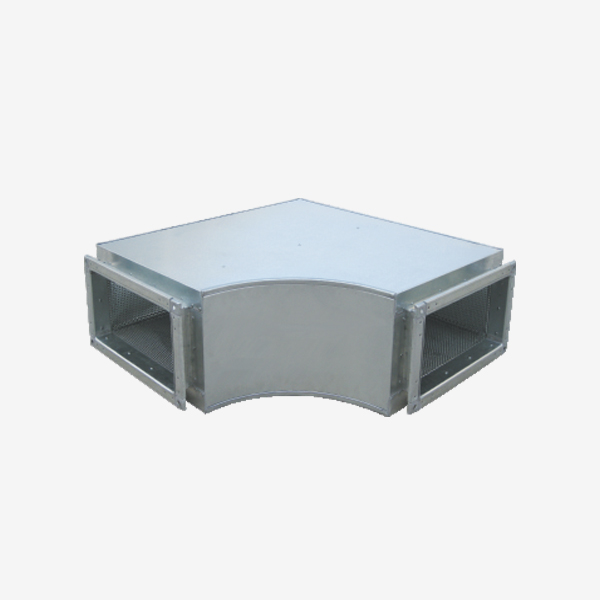

KME-H水平消声弯头
1. 材质:镀锌钢板
2.结构:
●消声腔内壁填塞50mm厚离心玻璃棉，外覆玻璃布Φ4mm孔径
多孔板，龙骨为镀锌板。
3.主要技术参数:
●消声量: 12.5dB (A )
阻力损失: 15Pa (风速6m/S )
4.注:
●当W <400或H < 250时不装导流片
●C尺寸按国标或根据用户需要
5.型号含义:
KME-H (W x H)
H-连接法兰高度
W-连接法兰宽度
H-水平管道安装

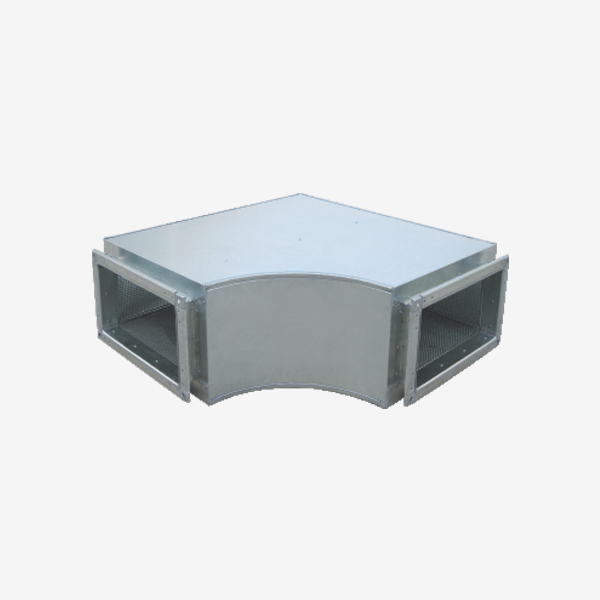

KSE-H短臂水平消声弯头
1.材质: 镀锌钢板
2.结构:
●消声腔内壁填塞50mm厚离心玻璃棉，外覆玻璃布Φ4mm孔径
多孔板，龙骨为镀锌板。
3.主要技术参数:
●消声量: 7dB (A)
●阻力损失: 15Pa (风速6m/S )
4.注:
●短臂消声夸头一般适用于H>400以上
●C尺寸按国标或根据用户需要
5.型号含义:
KSE-H(W x H)
H-连接法兰高度
W-连接法兰宽度
H-水平管道安装

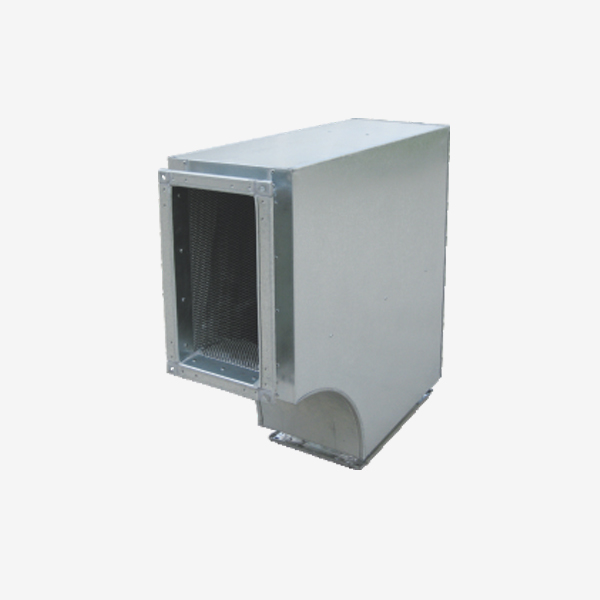

KME-V垂直消声弯头
1.材质:镀锌钢板
2.结构:
●消声腔内壁填塞50mm厚离心玻璃棉，外覆玻璃布Φ4mm孔径
多孔板，龙骨为镀锌板。
3.主要技术参数:
●消声量: 12.5dB (A)
●阻力损失: 15Pa (风速6m/S )
4.注:
●短臂消声弯头一般适用于W> 400以上
●C尺寸按国标或根据用户需要
5.型号含义:
KME-V (W x H)
H-连接法兰高度
W-连接法兰 宽度
V-垂直管道安装
KSE-V短臂垂直消声弯头
1.材质:镀锌钢板
2.结构:
●消声腔内壁填塞50mm厚离心玻璃棉，外覆玻璃布Φ4mm孔径
多孔板，龙骨为镀锌板。
3.主要技术参数:
●消声量: 7dB (A)
●阻力损失: 15Pa (风速6m/S )
4.注:
●短臂消声夸头一般适用于H>400以上
●C尺寸按国标或根据用户需要
5.型号含义:
KSE-V (W x H)
H-连接法兰高度
W-连接法兰宽度
V-垂直管道安装
